亚洲欧美自拍不卡_ass日本丰满熟妇pics_十大最污免费的软件下载_中文字幕久久综合天天_蜜芽忘忧草192.mo_无码'专区第一页_a級毛片免費觀看在線播放_日本av未成年女优_精品国产福利尤物_绯色AV视频精品一区二区

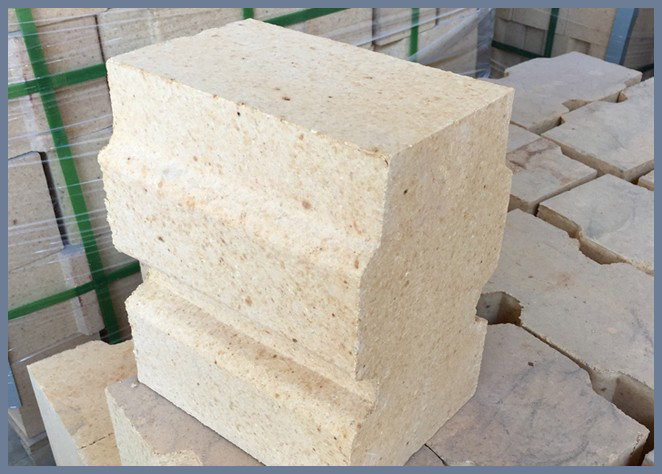

特種高鋁耐火磚是怎樣制備

1.結(jié)合劑的選擇

制造高鋁磚通常采用軟質(zhì)粘土做結(jié)合劑。粘土在配料中的主要作用是改善泥料的成型性能，并使成型和干燥后的坯體具有一定的強(qiáng)度。但是，在燒成過程中，粘土中的游離SiO2與高鋁礬土熟料中的游離A12O3發(fā)生二次莫來石化反應(yīng)，該反應(yīng)隨著結(jié)合粘土加入量的增多而加劇。二次莫來石化反應(yīng)愈強(qiáng)，燒后高鋁磚氣孔率則愈高，強(qiáng)度和體積密度下降的可能性也愈大。從這點出發(fā)，應(yīng)盡量減少結(jié)合粘土在配料中的加入量。配料中粘土粉的加入量一般為5%。

為了制得特種高鋁磚，可采用高鋁礬土微粉作高鋁結(jié)合劑;或用高鋁礬土微粉和粘土粉按預(yù)定比例配合，制備合成莫來石作結(jié)合劑，均可制得無二次膨脹的體積穩(wěn)定型高鋁磚。

2.顆粒組成的確定

高鋁礬土熟料的顆粒組成對成型操作、坯體密度、高鋁磚密度、強(qiáng)度有著重要的影響。因此，根據(jù)不同的成型方法確定合理的顆粒組成是穩(wěn)定工藝操作、提高高鋁磚質(zhì)量的重要工藝因素。

確定顆粒級配的原則是形成良好的堆積密度，對高鋁磚性能和外觀質(zhì)量無不良影響。對于夏等磚來說，還應(yīng)考慮到二次莫來石化反應(yīng)所產(chǎn)生的體膨脹。

高鋁磚通常采用粗、中、細(xì)三級配料。但是，也可采用二級或四級配料。當(dāng)采用三級配料時，各粒級的臨界尺寸為：粗顆粒3—0.5mm，中顆粒0.5—0.1mm，細(xì)粉<0.1mm。

確定合理的顆粒配比，既要考慮到合理的堆積密度，限制中間顆粒加入量;又要根據(jù)成型方法的不同;、高鋁磚的性能和要求來確定臨界尺寸和各級顆粒加入量。一般制磚工藝中，粗顆粒上限通常為2—3mm，加入量為40—45%。對于異型高鋁磚，粗顆粒上限可降低到l—2mm。1—0.1mm的中間顆粒加入量以限制在10—20%為宜;<0.1mm的細(xì)粉加入量應(yīng)控制在40—50%。
