亚洲欧美自拍不卡_ass日本丰满熟妇pics_十大最污免费的软件下载_中文字幕久久综合天天_蜜芽忘忧草192.mo_无码'专区第一页_a級毛片免費觀看在線播放_日本av未成年女优_精品国产福利尤物_绯色AV视频精品一区二区

澆注料使用量的增加主要是因為開發(fā)了低水泥和超低水泥結(jié)合澆注料技術(shù)。

通常使用的是以鋁酸鹽水泥為結(jié)合劑的低水泥耐火澆注料，在鋁酸鹽水泥結(jié)合的耐火澆注料中，有相當(dāng)一部分產(chǎn)品在施工后的養(yǎng)護(hù)過程中，坯體表面容易發(fā)生一些損壞現(xiàn)象。低水泥澆注料表面損毀怎么辦

1、采用高純度的原料

高純度，高致密度的原料，可以減低可溶性堿金屬的含量，例如耐火礬土骨料盡量選用回轉(zhuǎn)窯煅燒，雜質(zhì)少、體積密度高的，或采用致密剛玉為骨料，對于不經(jīng)過煅燒的原料在雜質(zhì)含量上嚴(yán)格控制，同時盡量少的控制加入量。

2、合理選用外加劑的種類

傳統(tǒng)的澆注料外加劑通常采用的是木質(zhì)素鈣鹽及鈉鹽，使得澆注料的堿金屬含量增加，加速了水化分解的反應(yīng)，經(jīng)過調(diào)整，試驗了新型的復(fù)合減水劑，減少鈣鹽的加入，并在加入量上嚴(yán)格控制，通過實驗室驗證后在生產(chǎn)中進(jìn)行了試驗，改變外加劑的種類，并達(dá)到的加入量，坯體表面粉化的現(xiàn)象得到了改善，從 3～5 天延長到一周左右，同時坯體的強(qiáng)度也有所提高。不同的外加劑對澆注料性能的影響見表 2。這樣，再結(jié)合干燥時間的控制，盡早干燥，增強(qiáng)早期強(qiáng)度，現(xiàn)在坯體表面粉化已經(jīng)很少發(fā)生了。

3、施工用水的控制

加強(qiáng)了對施工水質(zhì)的控制，盡量將水在生產(chǎn)之前先在大的容器中進(jìn)行沉淀，避免水渾濁和混有雜質(zhì)等，以減少其它能提高水泥水化速度的外加物的進(jìn)入。

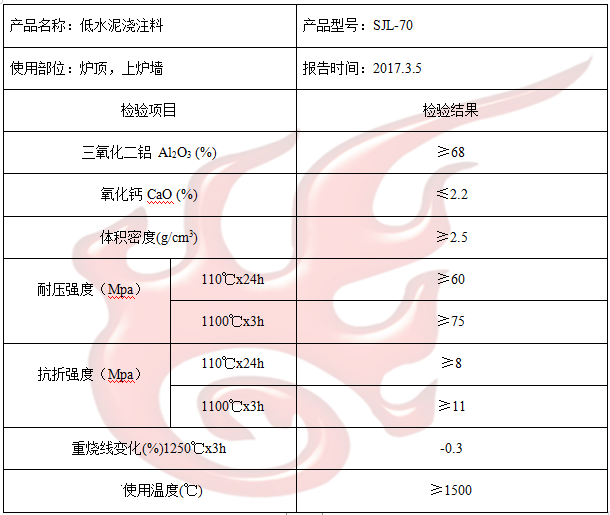

以上是澆注料廠家四季火耐材對低水泥澆注料表面損壞了的修補(bǔ)措施的說明，公司位于新密，專業(yè)生產(chǎn)不沾鋁澆注料，低水泥澆注料，高鋁澆注料，輕質(zhì)澆注料，耐火澆注料，耐磨澆注料等。四季火耐材先后開發(fā)出焦化、建材、鋼鐵、有色、電力等行業(yè)用硅酸鋁系列、硅質(zhì)系列、堿性系列、輕質(zhì)隔熱磚系列等定型制品及不同材質(zhì)的澆注料、自流料、可塑料等不定型材料。
